Назначение

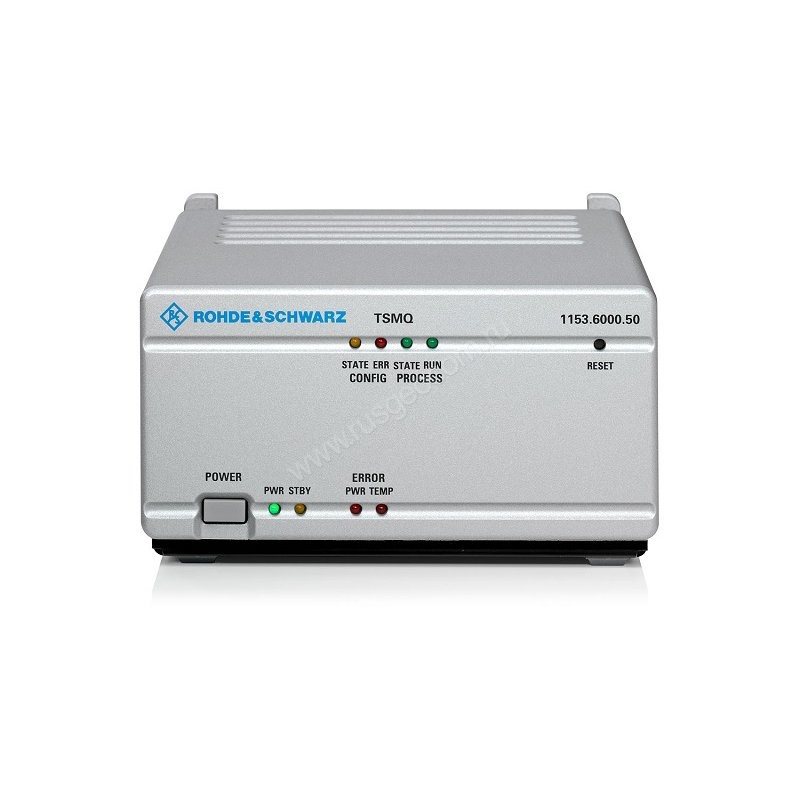

Радиочастотный сканер Rohde Schwarz TSMQ предназначен для контроля и анализа характеристик сигналов в диапазоне частот от 80 МГц до 3 ГГц, и может использоваться в разных приложениях, в том числе в ходе работ по мониторингу и измерению покрытия сетей сотой связи стандартов GSM, WCDMA и CDMA2000. Оснащенный таким же перечнем базовых и опциональных функций, что и модель TSMU, этот прибор обладает повышенной производительностью, так как позволяет выполнять измеренные операции для разных технологий в параллельном режиме. Преимущества Высокая эффективность анализа – радиочастотный сканер способен измерять 3G сигналы одновременно на нескольких несущих, выполняя демодуляцию широковещательной информации.

Описание

Радиочастотный сканер Rohde Schwarz TSMQ предназначен для контроля и анализа характеристик сигналов в диапазоне частот от 80 МГц до 3 ГГц, и может использоваться в разных приложениях, в том числе в ходе работ по мониторингу и измерению покрытия сетей сотой связи стандартов GSM, WCDMA и CDMA2000. Оснащенный таким же перечнем базовых и опциональных функций, что и модель TSMU, этот прибор обладает повышенной производительностью, так как позволяет выполнять измеренные операции для разных технологий в параллельном режиме.

Преимущества

Высокая эффективность анализа – радиочастотный сканер способен измерять 3G сигналы одновременно на нескольких несущих, выполняя демодуляцию широковещательной информации.

Максимальная гибкость во всех диапазонах, независимо от стандарта принимаемого сигнала, достигается за счет использования входного РЧ интерфейса с расширенной полосой пропускания.

Компактность и низкое энергопотребление позволяет использовать модель TSMQ для мобильных измерений – пешего сканирования в помещениях и сооружениях или контроля покрытия беспроводных сетей на открытых территориях с использованием транспортных средств.

Особенности

РЧ-тракт Rohde Schwarz TSMQ построен на таких же компонентах, которые используются в высокопроизводительных анализаторах спектра от данного бренда. Управление работой приемника производится аппаратными средствами самого прибора – FPGA-компонентами и процессором PowerPC, с использованием распределенных алгоритмов DSP. Прямой обмен данными ускоряет обработку результатов измерений, позволяя эффективно анализировать широкополосные сигналы. Опциональный режим измерения спектра может совмещаться с PN-сканированием мощности аналоговых немодулированных сигналов и сигналов сетей 3GPP, сокращая общие затраты времени на выполнение работ. Для повышения точности предусмотрена возможность использования опорного сигнала от внешнего источника.

Для обмена данными с внешним ПК, который используется для аналитической обработки результатов измерений и отображения конечных показаний, а также предварительной настройки и программного обновления прибора, радиочастотный сканер оснащается двумя портами FireWire. В качестве ПО можно использовать готовый продукт от R&S, например пакет ROMES4. Для упрощения интеграции сканера в пользовательские приложения предусмотрена возможность использования интерфейса ViCom на основе стандартных библиотек C++.

Купить радиочастотный сканер Rohde Schwarz TSMQ, а также получить консультацию специалистов об особенностях и преимуществах данного изделия вы можете в нашем магазине, связавшись с нами по телефону или непосредственно через сайт – с помощью формы обратной связи или воспользовавшись чатом с онлайн-консультантом.
