Цена по запросуR&S ESL6 со следящим генератором

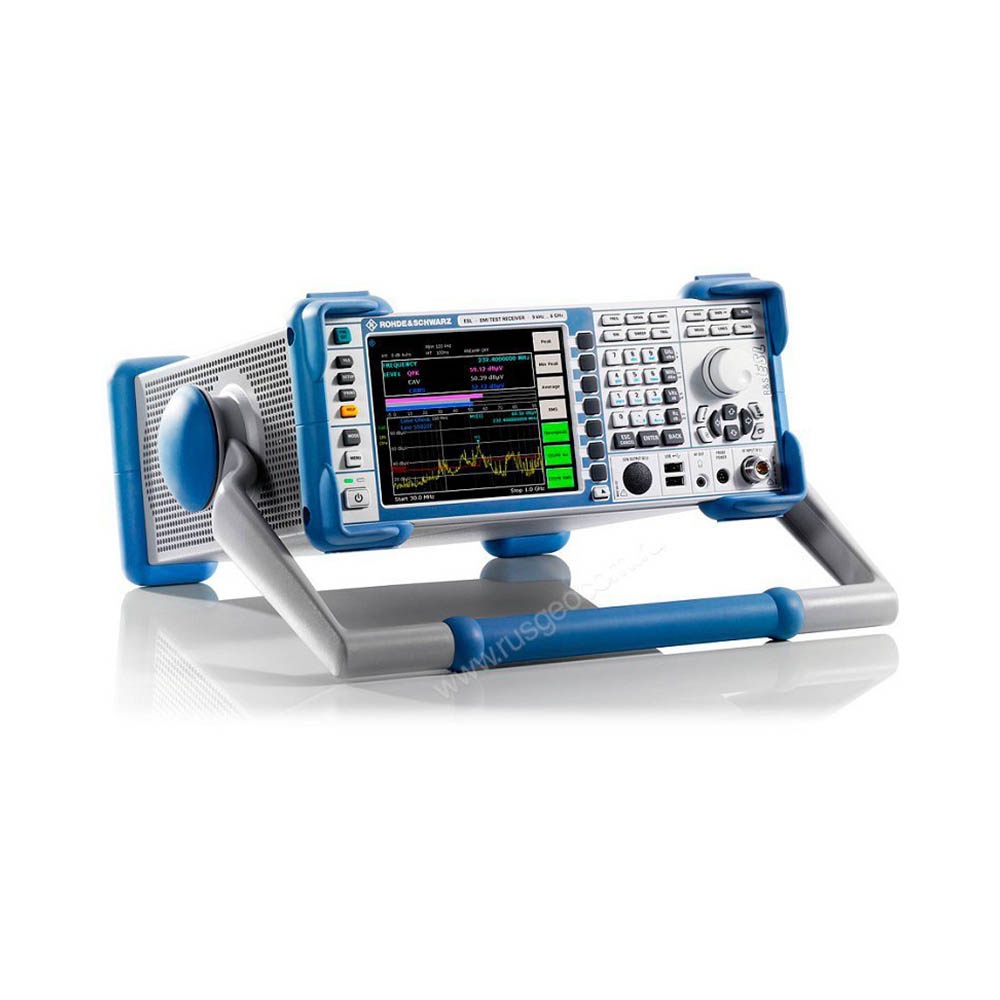

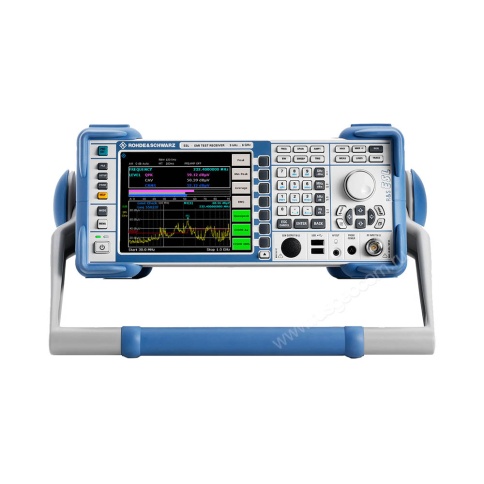

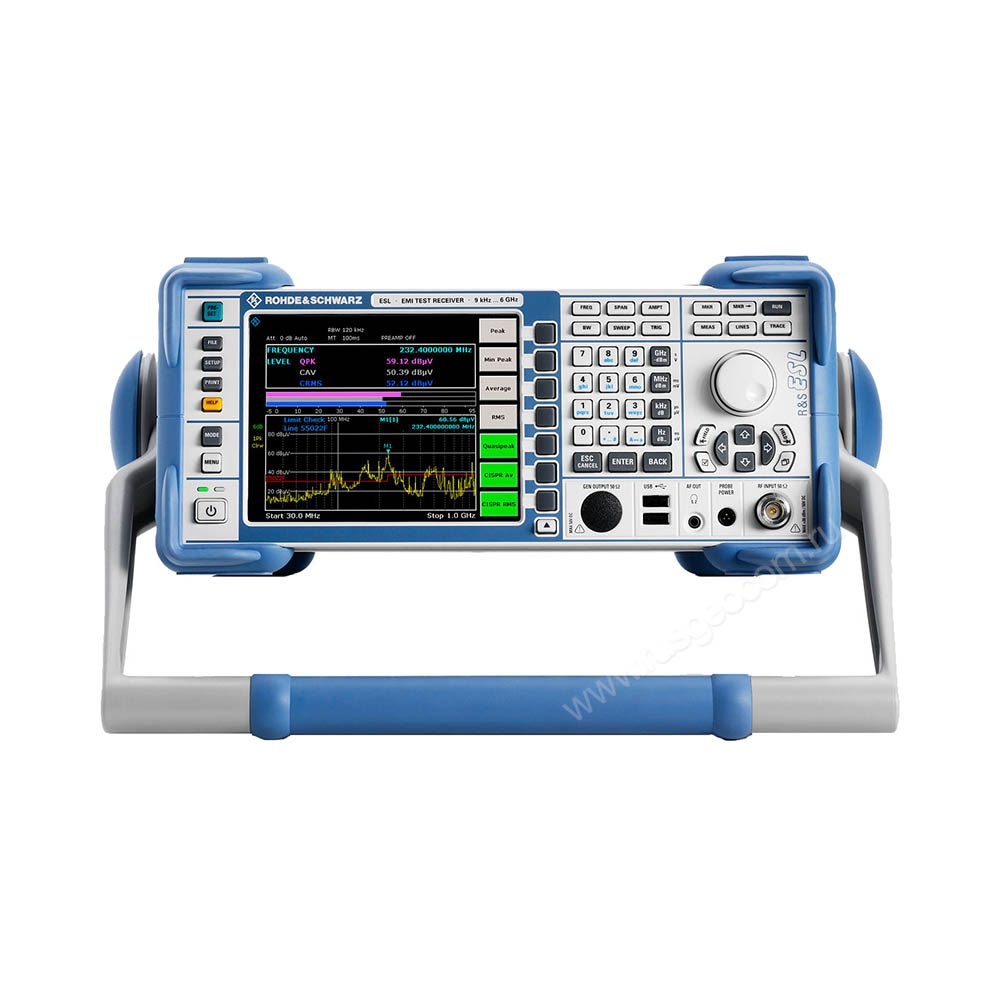

Тестовый приемник электромагнитных помех Rohde & Schwarz ESL6 со следящим генератором - лабораторный прибор, который обладает наилучшими частотными характеристиками и набором функций среди компактных моделей. Устройство объединяет в себе возможности частотного анализатора и измерительного приемника, что позволяет сэкономить, отказавшись от приобретения набора отдельных устройств для предсертификационных испытаний электронной продукции. Формат "два в одном" В режиме анализатора спектра тестовый…
- Диапазон частот: от 9 кГц до 6 ГГц
- Масса, не более: 8 кг
- Относительная влажность воздуха: 95%
- Погрешность измерения уровня: f < 3 ГГц (<0,5 дБ) f < 6 ГГц (<0,8 дБ)
- Точность воспроизведения частоты: 1 x 10–6
Назначение
Тестовый приемник электромагнитных помех Rohde & Schwarz ESL6 со следящим генератором - лабораторный прибор, который обладает наилучшими частотными характеристиками и набором функций среди компактных моделей. Устройство объединяет в себе возможности частотного анализатора и измерительного приемника, что позволяет сэкономить, отказавшись от приобретения набора отдельных устройств для предсертификационных испытаний электронной продукции. Формат "два в одном" В режиме анализатора спектра тестовый приемник способен производить обзорные измерения с целью выявления помех в выбранной полосе частот, в соответствии с требованиями действующих стандартов.
Описание
Тестовый приемник электромагнитных помех Rohde & Schwarz ESL6 со следящим генератором - лабораторный прибор, который обладает наилучшими частотными характеристиками и набором функций среди компактных моделей. Устройство объединяет в себе возможности частотного анализатора и измерительного приемника, что позволяет сэкономить, отказавшись от приобретения набора отдельных устройств для предсертификационных испытаний электронной продукции.
Формат "два в одном"
В режиме анализатора спектра тестовый приемник способен производить обзорные измерения с целью выявления помех в выбранной полосе частот, в соответствии с требованиями действующих стандартов. При использовании функции измерительного приемника Rohde & Schwarz ESL6 непрерывно контролирует спектр излучения в поддиапазонах, выбираемых пользователем. Замеры в каждой точке частотной кривой выполняется в установившемся режиме, за счет чего достигается высокая достоверность и воспроизводимость результатов. Полученные данные доступны для дальнейшего анализа, с использованием маркерных функций и масштабирования, а также для окончательного проведения измерений на критических частотах.
Набор дополнительных опций позволяет гибко расширять базовые возможности Rohde & Schwarz ESL6. Так, становятся доступными прямое подключение датчиков мощности, интеграция в автоматизированные измерительные комплексы или возможность автономного применения на выездных работах.
Особенности
Широкий диапазон частот с пределами от 9 кГц до 6 ГГц, перекрывает основные промышленные стандарты, определяющие условия испытаний на ЭМС, что дает возможность использовать радиоизмерительный прибор для выявления проблем с электромагнитной совместимостью устройств и компонентов на этапе разработки, сокращая затраты на последующую сертификацию.
Поддержка нескольких детекторов с параллельным построением до 6 кривых сокращает общие затраты времени при выполнении работ.
Автоматические измерения в соответствии с предварительно заданными стандартными последовательностями и мгновенной индикацией при выходе параметров помех за предельные значения минимизируют трудоемкость допускового тестирования.
Встроенный следящий генератор применяется для отслеживания потерь в ВЧ-трактах и скалярного анализа цепей.
Купить тестовый приемник электромагнитных помех Rohde & Schwarz ESL6 со следящим генератором, а также получить консультацию специалистов об особенностях и преимуществах данного изделия вы можете в нашем магазине, связавшись с нами по телефону или непосредственно через сайт – с помощью формы обратной связи или воспользовавшись чатом с онлайн-консультантом.
Технические характеристики
| Наименование параметра | Значение |
|---|---|
| Диапазон частот | от 9 кГц до 6 ГГц |
| Масса, не более | 8 кг |
| Относительная влажность воздуха | 95% |
| Погрешность измерения уровня | f < 3 ГГц (<0,5 дБ) f < 6 ГГц (<0,8 дБ) |
| Точность воспроизведения частоты | 1 x 10–6 |
| Точка пересечения третьего порядка (TOI) | тип. +18 дБмВт |
| Время прогрева | 30 мин |
| Габаритные размеры (ширина x высота x глубина) | 409 x 158 x 465 мм |
| Режим приемника/сканирование (на шаг частоты) | выбор от 100 мкс до 100 с |
| Режим анализатора/время развертки | выбор от 2,5 мс до 16000 с, нулевая полоса обзора – от 1 мкс до 16000 с |
| Полоса разрешения (по уровню –3 дБ) | от 10 Гц до 10 МГц с кратностью шага 1/3 |
| Полоса разрешения (по уровню –6 дБ) | 200 Гц, 9 кГц, 120 кГц, 1 МГц (импульсн.) |
| Полоса видеофильтра | от 1 Гц до 10 МГц с кратностью шага 1/3 |
| Максимальный уровень радиосигнала (входное ослабление ≥ 10 дБ) | +30 дБмВт (= 1 Вт) |
| Максимальная импульсная энергия | 10 мВт·с |
| Максимальное импульсное напряжение | 150 В |
| Точка компрессии по уровню 1 дБ | +5 дБмВт |
| Тип детекторов | полож./отриц. пиковый, автопиковый, среднеквадратический, квазипиковый, усредняющий, отсчетов, усредняющий с постоянной времени прибора (среднее CISPR), среднеквадратического усред |
| Частота, | от 50 Гц до 400 Гц |
| Напряжение | от 100 В до 240 В |
| Потребляемая мощность | не более 65 Вт |
| Температура окружающей среды | от -40°С до +70°С |
| С опорным генератором R&S®FSL-B4 (OCXO) | 1 x 10–7 |
| Напряжение питания постоянного тока с опцией R&S FSL-B30 | от 10 В до 28 В |
| Ток питания с опцией R&S FSL-B30 | от 2 А до 8 А |
Итог
R&S ESL6 со следящим генератором — профессиональное решение, параметры которого следует выбирать под конкретную задачу. Перед заказом рекомендуется уточнить актуальную комплектацию, доступные исполнения, сроки поставки и необходимость поверки или дополнительной оснастки.
